Sacacorchos de camarero

He aquí el último trabajo... ¿Así a primera vista no parece gran cosa verdad? Pues la verdad, no lo es, pero ha dado una de trabajo... la idea ha sido de un proyecto de diseñadora que tenia que hacer un proyecto para la universidad jejeje. En verdad el trabajo que han hecho sus compañeros fue el re-diseño de una silla, pero a ella no le gusto y decidió hacer un sacacorchos. Tiene un montón de trasfondo, que si ergonomía, que si no se que y que si no se cuanto, el caso es que esta hecho con spiline, no tiene ni una sola cota, las relaciones de posición no casan y un largo etc etc... pero eso sí: HA QUEDADO BONITO, BONITO, BONITO!
Creo que he colocado la beta de la madera bien, pero sino que el señor Carcoma lo diga.
Si alguien también sabe como hacer que los links salgan en color que también lo digo

Gracias a todos.







lunes, 12 de diciembre de 2011

1000 Visitas

Gracias a todos los que habéis entrado ver los trabajos o mas recientemente a ver algún tutorial o plano.
No me imaginaba que iba a tener el tironcillo que esta teniendo el blog.

Gracias de nuevo!!!

viernes, 25 de noviembre de 2011

Clip





Bueno he aquí lo último de lo último en material de oficina!

 El clip

El diseño viene de la idea de mis compis de RINCAD de hacer el  muelle, sin forma redonda, de la bomba elíptica 2 palas excéntrica y me dije un muelle no me apetece y me vino a la cabeza un clip =) así que pedí uno a un compañero y aquí está!
Esta hecho con la operación barrido y un croquis 3D, y para terminar  renderizado con el KeyShot

jueves, 17 de noviembre de 2011

Menudo farol!


El último trabajo, esta hecho para un carruaje que hizo EDEL y que por dentro tenia muchas cosas pero por fuera era mas sosaino que na'! Y le dije que le hacia un farolillo. No es un ensamblaje por lo que a la hora de renderizarlo (habiendo que haberlo tenido que pasar a STEP para que lo abriese el SW10) no quedo muy bien que se diga. También se uso el Photoview 2010 que es un poco chustawey... todo hay que decirlo =)

jueves, 10 de noviembre de 2011

Pipa de fumar


Pese a mi anti-tabaquismo reconocido, esta mañana me decidí a terminar esta pieza que tiene su historia. La boquilla es un diseño de una señorita muy especial y con muchas ideas a la que ayude a hacer un trabajo para su carrera, y viendo que la boquilla ya estaba hecha pues dije... vamos a terminarla... y aquí está. Llevaba tiempo sin aplicar recubrimientos y barridos y la verdad es que he estado entretenido un rato.



Estas dos primeras en madera de nogal  (o eso creo) y  la ultima  la verdad es que no se exactamente que tipo de madera es...
Aunque no se ve muy bien lleva una pequeña rejuilla para que no caiga el tabaco a la boquilla


Ventilador para procesador



Junto con otro par de cosillas este es mi ultimo trabajo, es un ventilador para un procesador con unas medidas de 80x80x25, hecho con Solidworks 2011. Así como nota de interés destacar las aspas, que fue lo que más guerra me dió (es lo que tiene inventarte las cotas...)
                                                                                       Los dos primeros renders están hecho con el Keyshot 2 y el ultimo que fue una de las primeras pruebas según estaba terminado con el photoview 2011


Espero que os gusten!

martes, 1 de noviembre de 2011

Cremallera

Haciendo algo que no tenia que hacer pero que tampoco ha salido mal del todo, eso sí, como casi todas las piezas que publico tiene su truco por lo que hasta nueva hora no habrá mas imágenes...

Acero y fibra de carbono


miércoles, 26 de octubre de 2011

Stabilo Point 88

Hola de nuevo! Tras un largo tiempo sin publicar, ni hacer, nada nuevo, os dejo aquí el ultimo trabajillo.

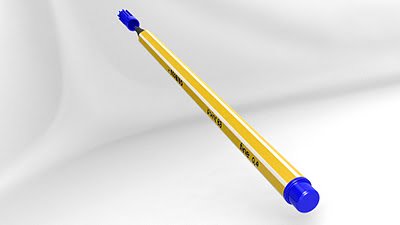

Es un rotulador de punta fina Stabilo Point 88, no tiene gran cosa, tan solo un re-diseño de la tapa, ya que esta hecho a ojimetro, ya que no disponía de una a mano.


La verdad es que me hubiese gustado hacer un render con la colección, no completa pero casi. Lo que me pasa es que cuando guardo una copia del rotulador y le modifico los colores, automáticamente se me cambia en todos los archivos, y claro subir 8 rotuladores iguales pues como que no. Si alguien sabe como solucionarlo le agradecería que se pusiera en contacto conmigo.



jueves, 1 de septiembre de 2011

Bote metalico de nivea

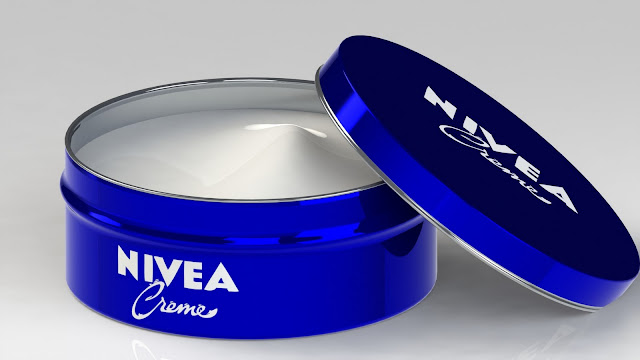

Lo que se quedó ayer sin recoger en el salón...
-Y una buena noticia para mí, por fin sepo poner calcos con el SW 11 que ya era hora, quedan por depurar unos detallitos pero nada grave.



                                                    Renderizado todo con el Photoview 360

martes, 30 de agosto de 2011

Metro de 3M

Presentamos aquí lo último de la factoria de crazy4CAD jajaja que freak soy...

-Bueno pues eso, es uno de los metros que usa mi madre cuando cose. Es un assembly de unas cuantas piezas, tampoco muchas que sino luego todo se desmadra y la relaciones de posición no cuadran.
- La verdad es que me ha gustado este proyectillo espero que a vosotros también. De todas formas no estaría mal por mi parte animarme con algo mas serio que todo esto... por que la verdad es que son todo... pues eso proyectillos.
Jejeje plasmada aquí esta reflexión personal os dejo con las fotos.



domingo, 28 de agosto de 2011

Pinza para bolsas

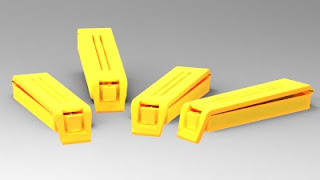

Conocida por casi todos, la pinza de cerrar el pan de molde, mucho mas eficaz que el alambre, mas comoda y mas difícil de perder jajaja.
- Es un assemby bastante sencillo, quizás lo que mas dificultad tenga es el enganche superior y sus redondeos.
Espero que os gusten los renders:



martes, 23 de agosto de 2011

Turbo completo

 -He aquí la segunda parte y el trabajo completo de algo que viene a tener forma de turbo adjunto a algo que puede parecer un motor. Está hecho todo con el SolidWorks 2011 y renderizado con el Keyshot.

(todas las imágenes se pueden agrandar pinchando sobre ellas)


lunes, 22 de agosto de 2011

Turbo (1ª Parte)

Aquí va la primera parte de este turbo o yo que sé lo que es.

- Es un assembly de 3 piezas más los correspondientes tornillos y tuercas... Esta hecho en SW 2011 y el render está hecho con: Photoview el que lleva la vista de sección y los otros dos están hechos con el keyshot.

Me pareció curioso esos tonos que tienen y seguramente los utilice más de aquí en adelante.

-Me pareció curioso esos tonos que tienen y seguramente los utilice más de aquí en adelante.



domingo, 21 de agosto de 2011

Mando de televisión SONY

Bueno pues hoy toca el mando a distancia de mi tele, que hay que ir variando un poco lo que se hace.
Esta hecho en principio con las medidas reales cogidas con el pie de rey, pero decir que al final, a la hora de poner las pegatinas se me quedo un poco pequeño, ya que por muy bien que lo quisiera hacer resultaba muy difícil pillar el centro exacto de los botones etc etc.

 -Tras tomar las medidas de la estructura comencé a pasarlo al Solid en no lo cual no hubo mucho problema. La primera duda surgió a la hora de hacer los botones, ¿ensamblaje o croquis y extrusión directa? Me decidí por la segunda ya que de la hora manera iba a ser mucho mas lioso y no era necesario.

-El hacer lo botones y sobre todo colocarlos cada uno en su sitio me llevo más tiempo.

-Y ahora, lo que me trajo de cabeza pero que no os podéis hacer una idea cuanto, fueron las pegatinas... vectorizar una imagen de un mando como el mio, sacar los botones uno por uno, pasarlos por el photoshop eliminar el fondo y dejar los números en blanco me llevo cosa de 4 horitas, que no de trabajo, sino de pensar como hacerlo y eso que tenia al amigo Carco en el msn diciendo lo que tenia que hacer jajaja

-Y  por último, colocar cada pegatina en su sitio con el Keyshot, al principio un poco mas complicado pero una vez pillado el truco se hizo rapidete.

Sin más ''jistories'' dejo las imagenes...





viernes, 19 de agosto de 2011

Polipasto

Este polipasto fue uno de los primeros dibujos de conjunto que realice en colaboración con EDEL. Esta realizado con el SW 2010 y renderizado con el Photoview.
Como mayor dificultad tiene el gancho, por el tema de las tangencias y luego el recubrimiento, aunque he de decir que ha sido de los pocos recubrimientos que me han salido a la primera. Cuando te dan un plano bien hecho siempre se agradece.



lunes, 15 de agosto de 2011

Juego de llaves allen

Un assembly básico de un set de llaves allen de 7 a 2 mm, con la modificación posterior hecha por la recomendación de carcoma69 de redondear los bordes.
Esta hecho con SW 2011 y renderizado con Photoview.

iPod Shuffle

iPod Shuffle de 4ª generación, falta el detalle de la calcamonía de los botones de pausa y play, pero cuando lo hice todavía no sabia ni la existencia de eso.


Reloj con péndulo giratorio

Este reloj es un modelo sacado de uno que ronda por mi salón, recuerdo de mi abuelo.
Está hecho con el SolidWorks 2011 y renderizado con el Photoview va incorporado. Los números que indican la hora, es una imagen realizada con el Ilustrator CS4.
